網線在監控攝像頭中用途

　現在互聯網時代，網線是我們生活中可能每天都接觸到的，雖然局域網內無線WiFi用得也挺多，但是網線知識也不可不了解。每天都接觸的網線居然有這么多用途，看你了解幾個?整理一下網線的各種用途!希望對安裝監控攝像頭的工程師能有所助益!

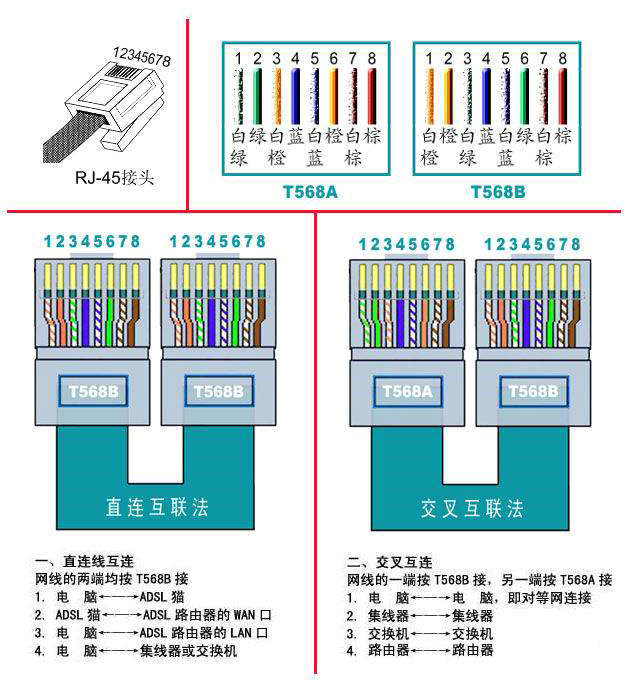

　　第一種：一根網線可以當作兩根網線使用，而且效果沒有任何打折。相信懂的人都是曉得1236一根，4578接1236當作一根。因為網線的12為輸出正負，36為輸入正負，4578只是保留為電話使用!做模塊也是一樣的，一般只要1236通就好了!一般的正規廠商的網線就可以~不過提醒大家，百兆以內的網絡1236通就可以了，但千兆網絡必須8根網線全通，有一根不通都不行。

　　注：網線1236有個前提，謹防垃圾網線，有的不良網線廠商4578會與1236質地不一樣。

　　第二種：當作電話線使用(很常見的，但有點浪費)，網線8根中的任意兩根都是可以當作電話線來使用的，不過最常用的就是棕白棕網線，電話線一體!

　　第三種：替代視頻線，現在模擬監控已經很少了，但是仍然有老舊小區和特殊場合使用模擬監控，那么這時候網線就派上用場，常用1拖4，最多可1拖7。模擬的監控攝像頭視頻普通都用視頻線來傳輸，但其實用網線是一樣的效果，而且網線可以1拖4，甚至1拖7。注意一點就是網線的選擇，距離比較近一般選擇室內網線即可。

　　但如果距離比較遠，比如120米，200~300米，就必須用純銅的室外專用。

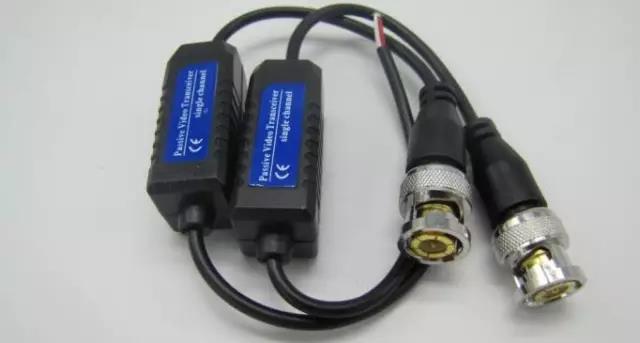

　　上圖是我們平時比較常用的一款傳輸器，幾塊到十幾塊錢。當然傳輸器還有其他很多種，我常用的就這種。只需要將網線的其中兩根剝出來(比如橙白橙)接到傳輸器上，一個傳輸器接監控攝像頭，另一個接錄像機即可。

　　注：平時我施工都是用的以上1拖4，至于1拖7是共用一根地線。監控攝像頭有兩股線，跟同軸電纜(有線電視線)差不多，把7個監控攝像頭的外層的屏蔽線全都接在網線的同一根線上，然后把7個監控攝像頭的中心線分別接在網線的其他7根線上。

　　第四種：作電源線來使用（不建議）。這種平時用的較少，一般不用。不過也確實可行。

　　在有一次監控施工中，帶的電源線確實不夠了，回去拿不現實。反正網線也是純銅的，就用了其中兩根當作電源線來使用了。一年了，也沒見有什么故障。不過使用的話接頭必須處理安全。

　　注：如果不是應急，建議不要采取。即便采取務必處理好接口!而且最好標注，不然以后萬一別人維修，不知道可能就觸電了。

　　第五種：當作音頻線來使用。有時候監控安裝的時候，客戶會需要采集同步錄音。這時如果手頭上沒有音頻線，完全可以使用網線來代替，而且效果絕對不會比音頻線差，不用很好的網線，一般的就完全能達到效果。

　　第六種：可以替代USB線。網線代替USB線，質量比普通的USB延長線還要好。

　　第七種：做跳線焊接。焊接電路板的時候，常?？梢杂脕碜鎏€焊接。

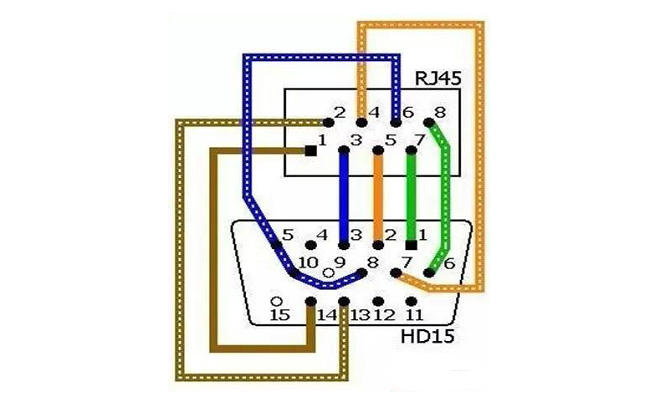

　　第八種：替代VGA線來傳輸VGA圖像信息。

　　VGA各針腳定義：15針VGA各針腳的定義：1PIN — 模擬信號的”紅”2PIN — 模擬信號的”綠”3PIN — 模擬信號的”藍”4PIN — 地址碼5PIN — N/C6PIN — 模擬 “紅”的接地端7PIN — 模擬 “綠”的接地端8PIN — 模擬 “藍”的接地端9PIN — 備用10PIN — 數字接地端11PIN — 地址碼12PIN — 地址碼13PIN — 行場信號14PIN — 垂直行場信號15PIN — 接地端(屏蔽層)

　　第九種：用來接串口線。只需接三根線頭，即可。做這個串口線，主要用途是用在 串口的電子顯示屏上，用來傳數據用。因為一般現成的串口線都比較短。
